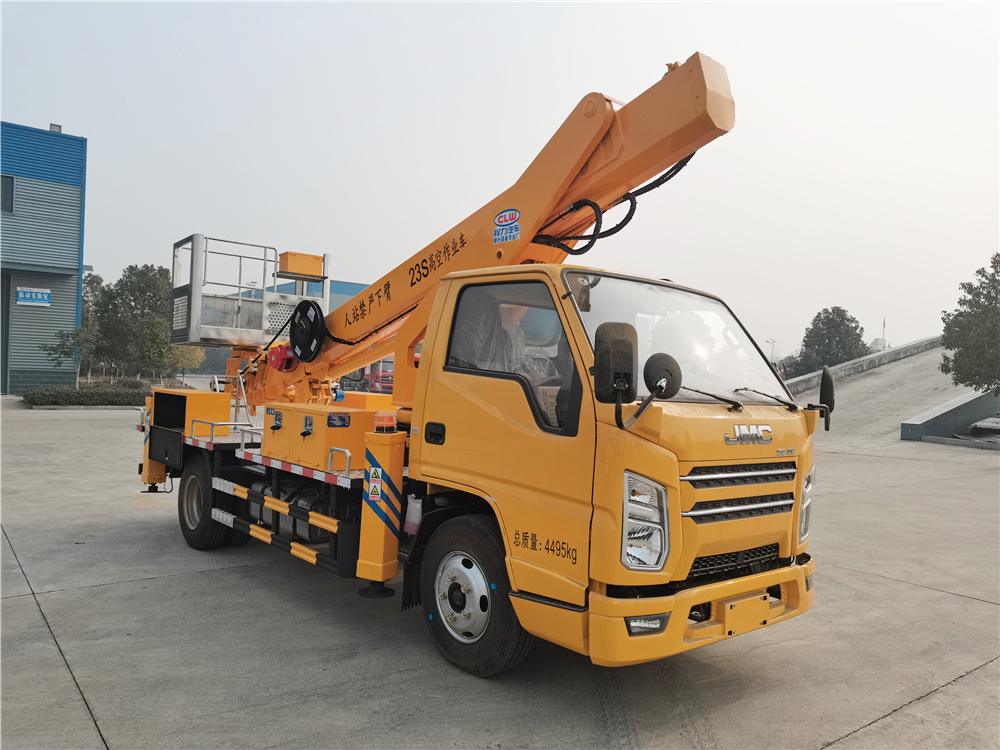

23米蓝牌江铃直臂式高空作业车
PRODUCTS TITLE
23米蓝牌江铃直臂式高空作业车
底盘配置:
JX4D30B6H 功率 85KW115 马力/单排驾驶室,2280 轴距,7.00 钢丝胎,油刹, 五档箱, 前桥 2 吨,后桥 3.5 吨,带方向助力,带排气制动,原厂 ABS,原厂空调,多功能方向盘。
主要技术参数
高空作业车主要技术参数 |
类别 | 项目 | 单位 | 数据 |
尺寸参数 | ★总长 | mm | 5998 |
★总宽 | mm | 2050 |
★总高 | mm | 3100 |
质量参数 | 乘坐人数(含驾驶员) | 人 | 2 |
★总质量 | kg | 4495 |
主要性能参数 | 工作平台额定载荷 | kg | 250 |
★最大作业高度 | m | 23 |
★最大作业高度时作业幅度 | m | 5.0 |
★最大作业幅度 | m | 14.5 |
★最大作业幅度时作业高度 | m | 5 |
支腿跨距 ★ | 横向 | mm | 4000 |
纵向 | mm | 4000 |
行驶参数 | ★前悬 | mm | 1015 |
★后悬 | mm | 1623 |
★轴距 | mm | 3360 |
最高行驶速度 | Km/h | 105 |
接近角 | ° | 24 |
离去角 | ° | 14 |
配置说明
部件名称 | 简要说明 |
底盘 | 江铃JX1041TG26 |
发动机 | 五十铃柴油 115 马力发动机,最大功率 85KW,国六排放 |
驾驶室 | 单排座,可乘坐 2 人,驾驶室装备空调 |
围板及走台板 | 不锈钢围栏及防滑走台板 |
取力系统 | 机械操作 |
工作平台 | (1200)1400x700x1150 |
臂架形式 | ★四节六边型工作臂,同步伸缩 |
回转装置 | 360 度连续回转 |
支腿 | ★前V 后H 型,单独可调 |
操作 | ★工作平台和地面遥控器电气操作 |
控制系统 | 电液比例控制系统,实现无级调速 |
调平系统 | 液压自动调平 |
高空作业车基本功能安全配置:作业车可以实现平台载荷 250KG,最大作业高度 23 米,最大作业幅度 14.5 米。
